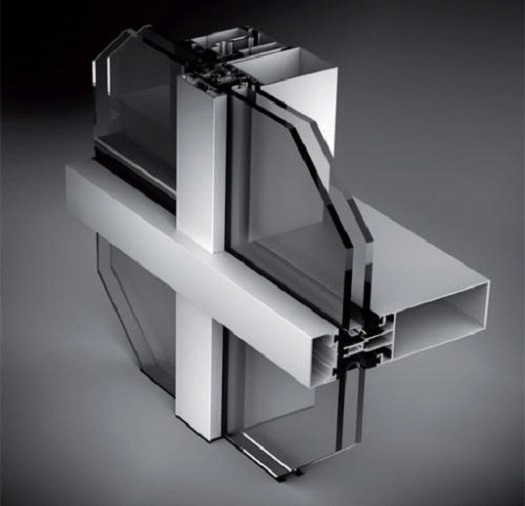

50 F (LEGEND 13’50F) Эко-структурная система

Сфера применения – Бюджетный вариант структурного остекления. Инженеры компании разработали специальную систему, которая позволит добиться чудесных результатов и сэкономить средства. Ограничение остекления до 20 м.

50 F (LEGEND 13’50F) Эко-структурная система Характеристики системы

  • Видимая ширина межстекольного заполнения: 21 мм
  • Глубина стойки: 50 – 200 мм
  • Глубина ригеля: 22 – 34 мм
  • Толщина остекления от 4 до 50 мм
  • Момент инерции стойки: Ix= 1077; Iy = 64 cm4
  • Момент инерции ригеля: Ix= 559; Iy = 50 cm4
  • Коэффициент теплопроводности: Uf = 3,3 – 4,41 W/m2K
  • Широкий выбор специализированных принадлежностей позволяет строить фасады с разными углами, от 90до 170 градусов
  • Уплотнитель EPDM (ЭПДМ — Этилен-пропиленовый каучук)
  • Система спроектирована с продуманной и надежной дренажной системой и системой вентиляции
  • Существуют проработанные, надежные и практичные решения узлов сопряжения
  • Система прекрасно адаптирована для встроенных окон с разными типами открываний
  • При производстве профиля используются AlMgSi сплав 6060 или 6063
  • Стандартный цвет — белый

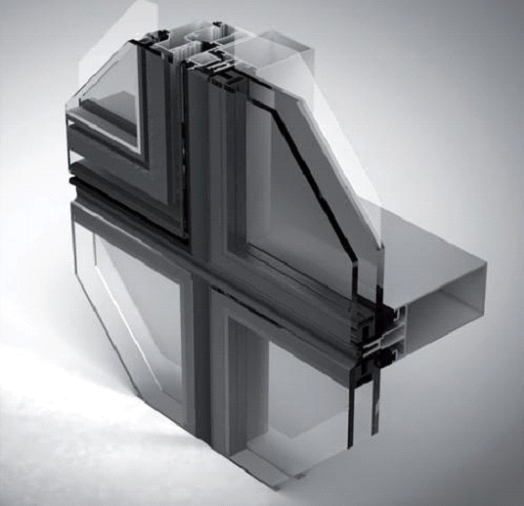

50 F (LEGEND 13’50F) Полуструктурная система

Сфера применения – Модифицированный вариант удачной структурной системы. Специально разработанные система крепления пакетов позволяет улучшить технические характеристики системы, не ухудшая ее эстетического вида.

50 F (LEGEND 13’50F) Полуструктурная система Характеристики системы

  • Видимая ширина межстекольного заполнения: 64 мм
  • Глубина стойки: 50 – 200 мм
  • Глубина ригеля: 22 – 34 мм
  • Толщина остекления от 4 до 34 мм
  • Момент инерции стойки: Ix= 1077; Iy = 64 cm4
  • Момент инерции ригеля: Ix= 559; Iy = 50 cm4
  • Коэффициент теплопроводности: Uf = 4,45 – 5,24 W/m2K
  • Широкий выбор специализированных принадлежностей позволяет строить фасады с разными углами, от 90до 170 градусов
  • Уплотнитель EPDM (ЭПДМ — Этилен-пропиленовый каучук)
  • Система спроектирована с продуманной и надежной дренажной системой и системой вентиляции
  • Существуют проработанные, надежные и практичные решения узлов сопряжения
  • Система прекрасно адаптирована для встроенных окон с разными типами открываний
  • При производстве профиля используются AlMgSi сплав 6060 или 6063
  • Стандартный цвет — белый

50 F (LEGEND 13’50F) Структурная система

Сфера применения – Современная фасадная система предназначена для остекления структурными кассетами. Отлично проработанные технические решения позволят воплотить любую задумку архитектора.



50 F (LEGEND 13’50F) Структурная система Характеристики системы:

  • Видимая ширина межстекольного заполнения: 16 мм
  • Глубина стойки: 50 – 200 мм
  • Глубина ригеля: 22 – 34 мм
  • Толщина остекления от 22 до 34 мм
  • Момент инерции стойки: Ix= 1077; Iy = 64 cm4
  • Момент инерции ригеля: Ix= 559; Iy = 50 cm4
  • Коэффициент теплопроводности: Uf = 4,45 – 5,24 W/m2K
  • Широкий выбор специализированных принадлежностей позволяет строить фасады с разными углами, от 90до 170 градусов
  • Уплотнитель EPDM (ЭПДМ — Этилен-пропиленовый каучук)
  • Система спроектирована с продуманной и надежной дренажной системой и системой вентиляции
  • Существуют проработанные, надежные и практичные решения узлов сопряжения
  • Система прекрасно адаптирована для встроенных окон с разными типами открываний
  • При производстве профиля используются AlMgSi сплав 6060 или 6063
  • Стандартный цвет — белый

50 F (LEGEND 13’50F) Полузакрытая стоечно – ригельная система

Сфера применения – Вариация классической системы позволит убрать одну из прижимных планок и подчеркнуть особенности здания либо вертикальными, либо горизонтальными линиями. Подходит для остекления любых объектов.



50 F (LEGEND 13’50F) Полузакрытая стоечно – ригельная система 2Характеристики системы:

  • Видимая ширина межстекольного заполнения: 50 мм
  • Глубина стойки: 50 – 200 мм
  • Глубина ригеля: 32 – 182 мм
  • Толщина остекления от 4 до 50 мм
  • Момент инерции стойки: Ix= 1077; Iy = 64 cm4
  • Момент инерции ригеля: Ix= 559; Iy = 50 cm4
  • Коэффициент теплопроводности: Uf = 1,8 – 7,1 W/m2K
  • Широкий выбор специализированных принадлежностей позволяет строить фасады с разными углами, от 90до 170 градусов
  • Уплотнитель EPDM (ЭПДМ — Этилен-пропиленовый каучук)
  • Система спроектирована с продуманной и надежной дренажной системой и системой вентиляции
  • Существуют проработанные, надежные и практичные решения узлов сопряжения
  • Система прекрасно адаптирована для встроенных окон с разными типами открываний
  • Предусмотрено применение специальных наружных солнцезащитных жалюзи, которые крепятся к стойке
  • При производстве профиля используются AlMgSi сплав 6060 или 6063
  • Стандартный цвет — белый

50 F (LEGEND 13’50F) Закрытая стоечно – ригельная система

Сфера применения – Классическая, простая и проверенная временем стоечно-ригельная система фасадного остекления закрытого типа. Подходит для остекления любых объектов.



50 F (LEGEND 13’50F) Закрытая стоечно – ригельная системаХарактеристики системы:

  • Видимая ширина межстекольного заполнения: 50 мм
  • Глубина стойки: 50 – 200 мм
  • Глубина ригеля: 32 – 182 мм
  • Толщина остекления от 4 до 50 мм
  • Момент инерции стойки: Ix= 1077; Iy = 64 cm4
  • Момент инерции ригеля: Ix= 559; Iy = 50 cm4
  •  Коэффициент теплопроводности: Uf = 1,8 – 7,1 W/m2K
  • Широкий выбор специализированных принадлежностей позволяет строить фасады с разными углами, от 90до 170 градусов
  • Уплотнитель EPDM (ЭПДМ — Этилен-пропиленовый каучук)
  • Система спроектирована с продуманной и надежной дренажной системой и системой вентиляции
  • Существуют проработанные, надежные и практичные решения узлов сопряжения
  •  Система прекрасно адаптирована для встроенных окон с разными типами открываний
  • Предусмотрено применение специальных наружных солнцезащитных жалюзи, которые крепятся к стойке
  • При производстве профиля используются AlMgSi сплав 6060 или 6063
  • Стандартный цвет — белый
